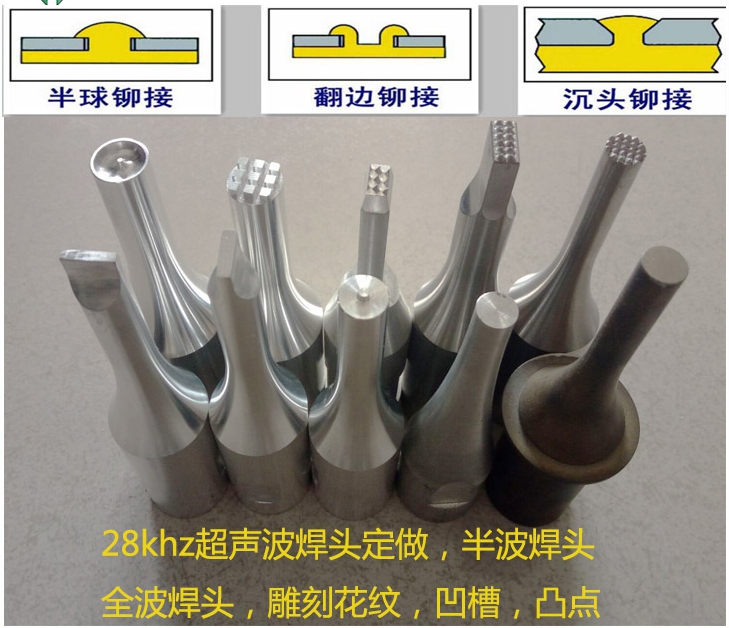

超聲波模具（HORN）的設計絕不像它的外形那樣簡單，相反需要很多的專業知識和技能——如何保證超聲波模具（HORN）能 夠最經濟的工作？如何保證超聲波模具（HORN）能夠?qū)Q能器轉換的機械振動能有效地傳遞到工件上，形成持續穩定的焊接—在泰塑超音波我們的工程師將每一個環節都考慮得非常充分。
超聲波模具（HORN）的外形、強度以及音頻等各種參數經過多次試驗，能符合最為嚴格的標準，使超聲波模具（HORN）和底模具達到最完美的匹配。 材料是保證超聲波模具（HORN）壽命于熔接產品效果的主要原因之一，模具完成的過程是復雜的。所以不僅是模具工程師設計務必慎重選擇材質，亦需了解本身產品要求該使用何種材質，避免因疏忽而影響其時效與品質?，F(xiàn)將目前各種材料的特性略述如下：（**超音波模具均采用世界名牌美國ALCOL公司產品，該公司的7075T651鋁材達到美國鋁業行業協會AAA標準）
一：超音波模具（HORN）材料選擇：
A：（1）7075T651：一般使用于振動系統及HORN制造，硬度高、熱傳導性強、韌性佳。
（2）2024T651：一般使用于HORN制造，韌性佳、熱傳導性強、硬度適中，用于一般熔接塑膠制品。
（3）7475T7351:一般用于飛機尾翼制造。經過嚴格的超聲波探傷檢驗。適合HORN制造，韌性佳、熱傳導性強、硬度適中。
（4）6061T651：一般使用于底模制造或較低出力之HORN，韌性佳、硬度比2024次之。
（5）SCM8：一般用于埋植螺絲、金屬鑲?cè)?/span>、韌性極佳、硬度高、熱傳導較2024次之。
（6）鈦合金：一般用于連續發振系統、韌性極高、熱傳導佳、硬度高、加工工藝難，而成本昂貴。
B：目前底模治具材質：
（1）鋁合金、鋁鈦合金：通用于金屬或塑膠制品。
（2）45C中碳鋼：適用于PVC盒、泡殼等齒形成形治具及其他較硬之金屬或非金屬，如塑鋼、PBT等。
（3）SS41鐵材：適用一般性金屬制品或較硬之非金屬。
（4）環氧樹脂：適用不規則形狀之塑膠制品。
（5）PUT樹脂：適用著重外觀，出力小，熔接時間短之塑膠制品。
（6）電 木：適用于一般平面熔接之塑膠制品，或超音波振盤之治具。
