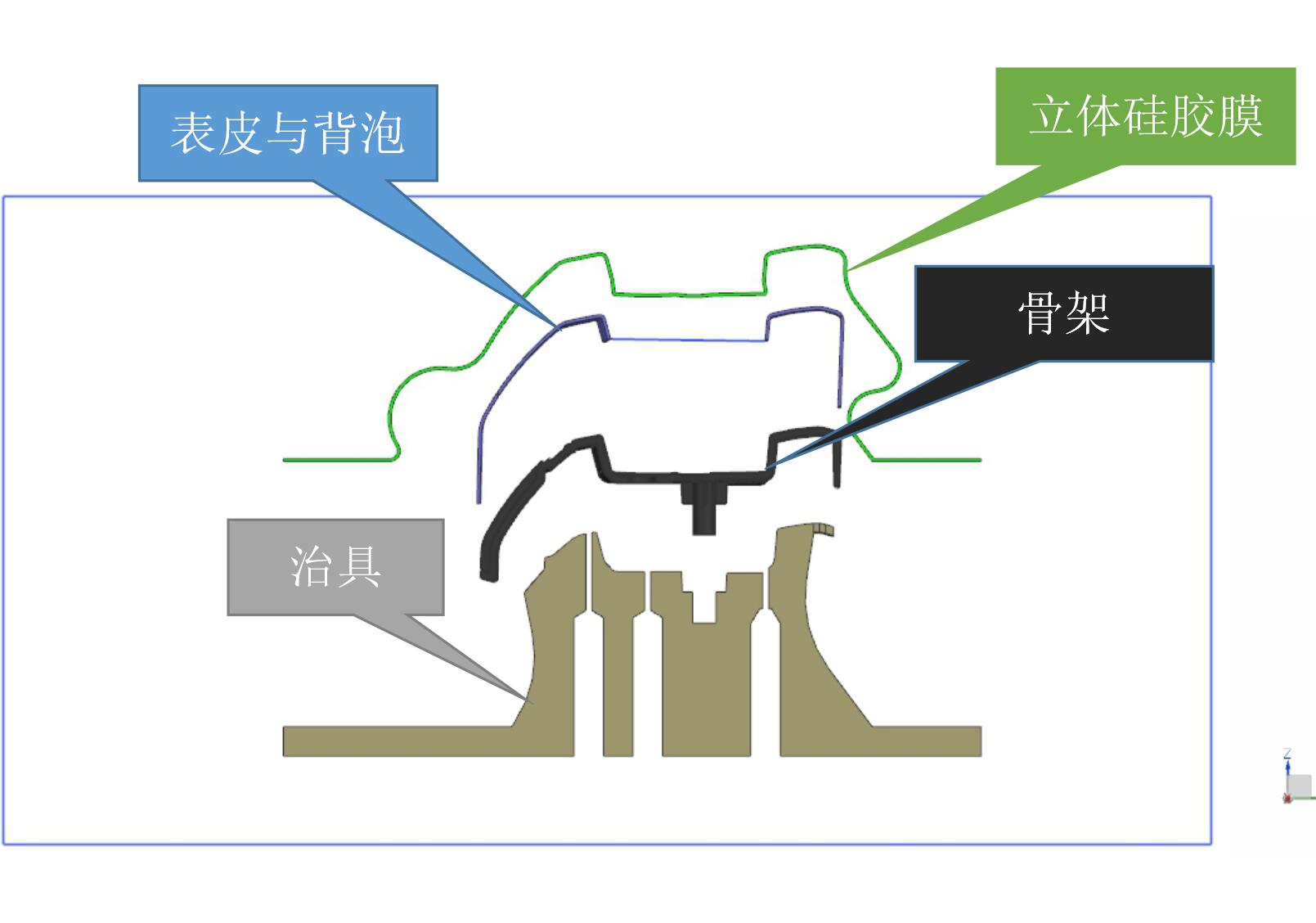

所謂真空成型，真空包覆，自帶真空活化功能是指依靠真空負(fù)壓將塑料骨架或模具與加熱的表皮之間抽成真空狀態(tài)，造成表皮上下產(chǎn)生壓差，從而使緊緊貼覆在塑料骨架或模具表面成型的方法。真空成型需要真空活包覆工裝固定骨架，才能得以準(zhǔn)確的完成真空吸覆。

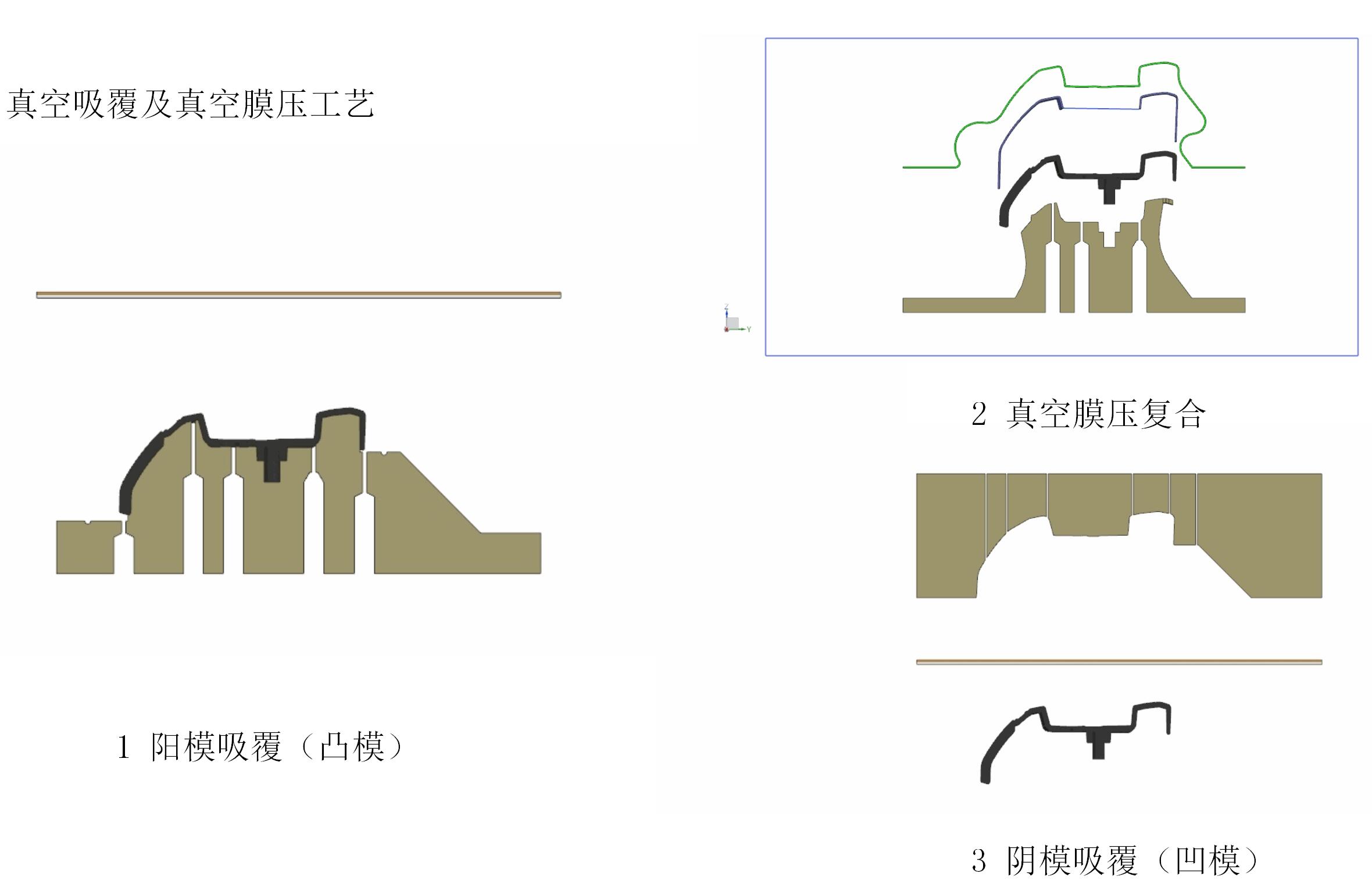

單陽模真空成型 單陽模真空成型又稱凸模真空成型，覆蓋真空成型或真空成型。其工藝過程是塑料片材用夾框夾緊后加熱，抽真空的小孔在凸模型面上，表皮軟化后，夾框下移或凸模上移，使表皮被拉伸，至夾框與凸模周邊接觸而密封后，凸模抽真空，壓差使表皮貼覆在凸模表面上成型。經(jīng)冷卻定型，修整后得到制件。
加壓成型條件
加壓成型也稱氣壓成型或壓縮空氣成型。它是依靠空氣壓縮機(jī)將受軟化的表皮加壓，拉伸，使其緊貼在模具表面，冷卻定型后成為制品的方法 上述真空成型，由于真空泵所能形成的真空度不足0.1mpa，而工業(yè)上所能達(dá)到的真空度僅為0.069~~0.088mpa，實際差壓僅為0.01~~0.03mpa，所以真空成型或制件形狀復(fù)雜的制品，成型壓力就嫌不足，會造成制件成型不良，輪廓不清表皮拉伸過大，甚至根本無法成型，若采用加壓成型因空氣壓縮機(jī)的壓力很容易達(dá)到0.3~0.6mpa，一般即使取0.35mpa差壓約0.25mpa也可以實現(xiàn)較厚及形狀復(fù)雜制件的成型，而且氣壓成型速度快，約為真空的3倍以上。
