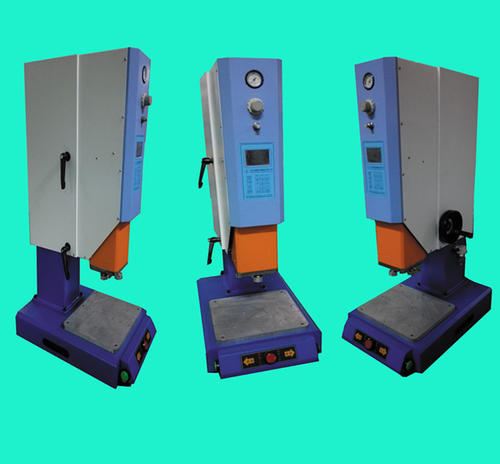

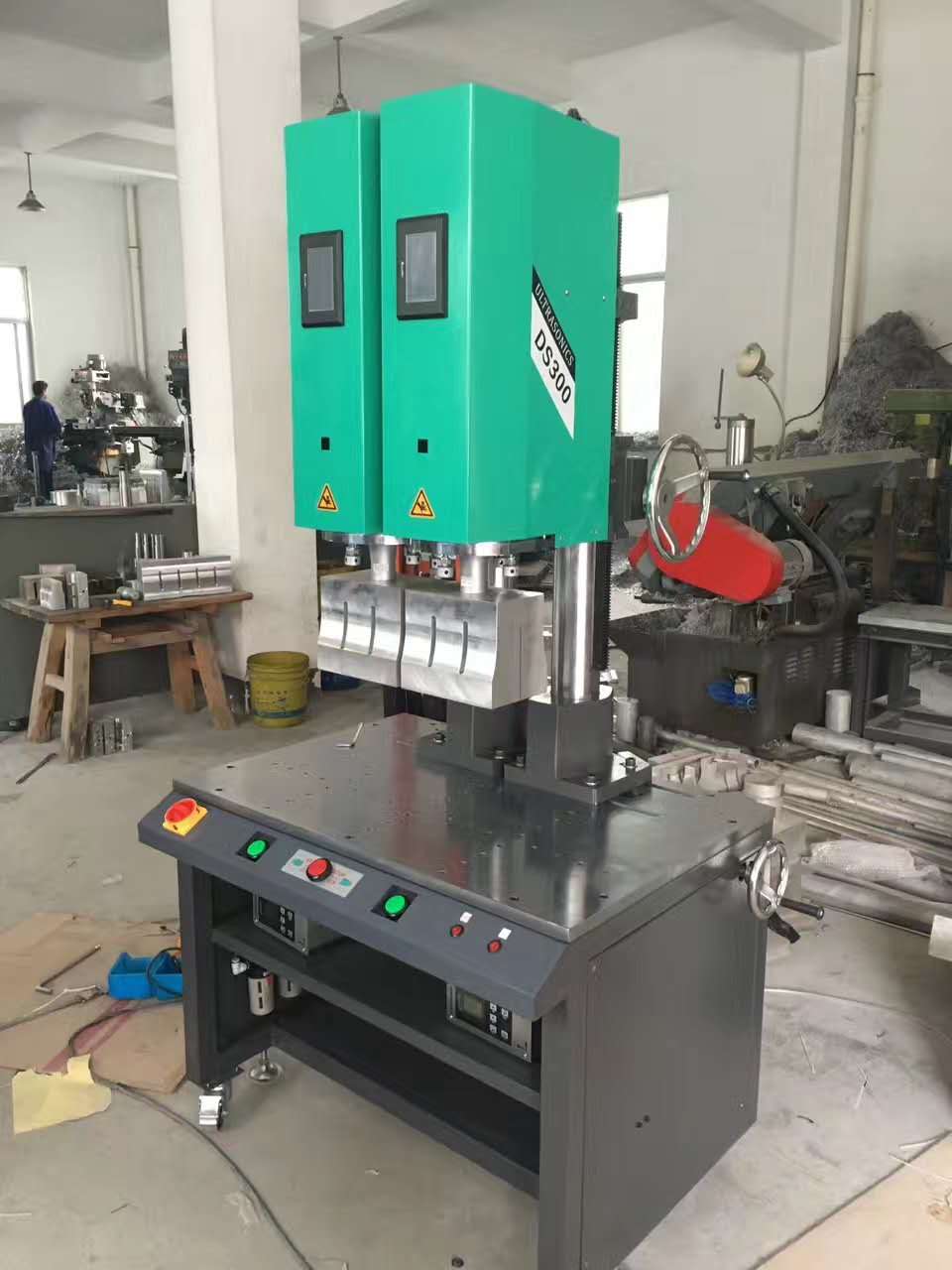

超聲波焊機的組成部分和原理

超聲波焊接機主要由以下幾個部分組成：A 超聲波發生器 B 氣動部分 C 過程控制部分 D 換能器部分。

A:發生器主要作用是將50HZ的電源利用電子線路轉化成高頻（例如20KHZ）的高壓電波。

B:氣動部分主要作用是在加工過程中完成、加壓、壓力觸發、保壓等壓力工作需要。

  C:過程控制部分控制整部機器的工作流程，做到一致的加工效果。

D:換能器部分是將發生器產生的高壓電波轉換成機械振動，經過傳遞、放大、送達到加工表面。

超音波的熔焊應用方法：

1 熔接法：以超音波超高頻率振動的焊頭在適度壓力下，使二塊塑膠的接合面產生磨擦熱而瞬

間熔接合，焊接強度可與本體媲美，采用合適的工件和合理的接口設計，可達到水密及

氣密，并免除采用輔助品所帶來的不便，實現高效清潔的熔接。

2 鉚焊法：將超音波超高頻率振動的焊頭，壓著塑膠品突出的梢頭，

使其瞬間發熱融成為 鉚釘形狀使不同材質的材料機械鉚合在一起。

3 埋植： 藉著焊頭之傳道及適當之壓力，瞬間將金屬零件（如螺母、螺桿等）擠入預留入塑膠孔內，固定在一定深度，完成后無論拉力、扭力均可媲美傳統模具內成型之強度，可免除射出模受損及射出緩慢之缺點。

4 成型：本方法與鉚焊法類似，將凹狀的焊頭壓著于塑膠品外圈，焊頭發出超音波超高頻振動后將塑膠溶融成形而包覆于金屬對象使其固定，且外觀光滑美觀、此方法多使用在電子類、喇叭之固定成形，及化妝品類之鏡片固定等。

5 點焊：A、將二片塑膠分點熔接無需預先設計焊線，達到熔接目的。 B、 對比較大型工件，不易設計焊線的工件進行分點焊接，而達到熔接效果，可同時點焊多點。

6 切割封口：運用超音波瞬間發振工作原理，對化纖織物進行切割，其優點切口光潔不開裂、不拉絲。

7超音波振落：超音波振落也可以說是超音波切除，通常用在精密小零件澆口切除。特點(整齊、無刀痕，快潔)
